Sujet: Rocket stove pour bruler de la palette

Posté le: 14/09/2012 11:25
Par : technistub

Bonjour,

J'étudie la réalisation d'un rocket pour chauffer un atelier associatif (Technistub est en Alsace http://www.technistub.fr ).
Comme combustible, ca serait de la palette jetable (non traitée) et du bois de récup. Le problème de la palette est que c'est pénible à couper en petits morceaux pour rentrer dans un stove classique ou n'importe quelle chaudière à bois.
L'idéal serait de pouvoir bruler des palettes entières ou au moins des palettes coupées en 2 ou 3...

En partant sur un rocket stove à chargement vertical et en élargissant la zone de chargement jusqu'à 50-60cm, ca devient jouable...
Dans la plupart des stoves, la zone de chargement semble carrée et la zone de post-combustion est circulaire ou carrée. Pour mettre des palettes, il faudrait surement avoir une zone de postcombustion rectangulaire (voir schéma ci-dessous) pour limiter la place au sol que prend la chaudière et aussi pour que la montée en température puisse se faire en regard le volume...

Qu'en pensez-vous ?

Voici un schéma rapide de l'idée:
En haut, zone de postcombusion réalisée en briques réfractaires et divisée en 3 (ca permet de le faire des avec des briques classiques sans problème de portée).
En bas, la zone de chargement rectangulaire

[img]http://www.econologie.info/share/partager3/1347613800B7FRmZ.gif[/img]

Re : Rocket stove pour bruler de la palette

Posté le: 14/09/2012 13:20
Par : Pascal B.

Bonjour,

L'atelier est-il isolé ?

Sinon beaucoup plus adapté à la palette et chutes de bois : le poêle barril

Re : Rocket stove pour bruler de la palette

Posté le: 14/09/2012 14:46
Par : technistub

Pas vraiment d'isolation mais les murs sont en briques avec une épaisseur de 40 à 50cm, ce qui n'est pas trop mal. Par contre, il y a des baies vitrés en simple vitrage avec des boiseries pourries... Il y a un faux plafond en bois (l'état du faux plafond est inconnu car à 5m de haut, sans accès direct...)

L'atelier a une zone "bureau" de 60m² qui sera séparé du reste de l'atelier par une cloison isolée. Le reste de l'atelier, 100m² et de grande hauteur sous plafond, n'est pas isolé.

Voila pour le décor !
La zone "bureau", c'est pour faire de l'électronique, de l'impression 3D, de l'ordi. Il faut donc la chauffer avec une "température de confort" et donc avoir un minimum de régulation.
Pour le reste de l'atelier, c'est moins critique et il faut un appoint lorsqu'il fait vraiment froid.



Je me suis intéressé à ces poeles à foyer horizontal. Je ne connaissais ce principe à partir d'un fut de 200l ! On dirait un kit, ca vient d'ou ?

Sinon, pourquoi ca serait plus adapté pour de la palette ? A cause des dimensions ?

merci

Re : Rocket stove pour bruler de la palette

Posté le: 26/09/2012 10:13
Par : technistub

Un petit up sur mon message :)

Réflexion pour rejoindre ma question initiale.
Un rocket stove est généralement alimenté avec des branches (ou autres) enfilés que l'on pousse au fur et à mesure de la combustion.
Est-ce que l'on peut faire un rocket alimenté par de la buche de, par exemple 33cm, mais les buches seraient mises horizontalement et la grande longueur des buches vers le foyer (et non le bout des buches vers le foyer) ??
Je ne suis pas sur d'être clair...

L'intérêt, c'est une sorte d'alimentation "automatique" : au fur et à mesure de la combustion, les buches descendent vers le foyer.
Je ne vois pas trop d'inconvénient à part que pour réguler la température ou quand on s'absente, il est plus difficile de retirer du bois.

Re : Rocket stove pour bruler de la palette

Posté le: 26/09/2012 10:23
Par : technistub

Sinon, pour tester le rocket stove, nous organisons à Technistub (atelier associatif en Alsace) une soirée de prototypage d'une chaudière RS avec des tests de combustion. L'idée est de comprendre en pratique comment ca marche.
On fera un rocket avec des briques empilées sans mortier.
Ca se passe le vendredi 28 septembre à Mulhouse.

Si vous voulez passer nous voir, découvrir l'atelier et participer, consultez le site web et contactez nous !

Emmanuel

Re : Rocket stove pour bruler de la palette

Posté le: 26/09/2012 10:52
Par : biloubi

Bonjour.
Je ne dois pas être bien réveillé car je n'ai pas compris comment vous voulez alimenter automatiquement le rocket en bois si le bois est placé horizontalement ?
A moins d'avoir un système de tension qui pousse une plaque verticale à l'arrière de la bûche et la fait entrer en force dans le foyer au fur et à mesure de sa combustion.
Dommage que tant de distance nous sépare. Je me serais bien rendu à Mulhouse.
Bonne continuation. Biloubi.

Re : Rocket stove pour bruler de la palette

Posté le: 26/09/2012 11:13
Par : technistub

Je me doutais que ce n'était pas clair !
Un petit schéma pour aller mieux

[img]http://imageshack.us/a/img19/8153/rsalimhorizontale.png[/img]

C'est la partie alimentation en coupe. La largeur de la partie alimentation fait le diamètre d'une grosse buche tandis que selon l'autre dimension, on a la longueur d'une buche.

Re : Rocket stove pour bruler de la palette

Posté le: 26/09/2012 11:58
Par : Pascal B.

Effectivement la photo est celle d'un kit de la marque Vogelzang, qui permet de réaliser un poêle très bien adapté pour des raison de réactivité à un atelier peu isolé.



Un autre modèle de poêle rocket existe avec une alimentation verticale du bois, ce qui permet son auto-alimentation. C'est le modèle présenté dans le livre "Rocket stoves - Feux de bois et poêles de masse".

Re : Rocket stove pour bruler de la palette

Posté le: 13/01/2013 23:53
Par : technistub

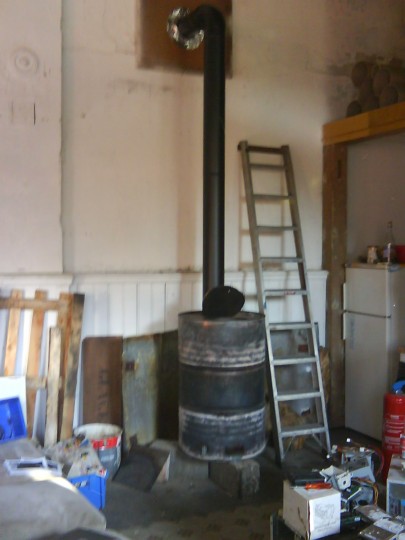

Finalement, nous avons réalisé un pocket rocket, une version basique du rocket sans masse thermique. Ca nous a permis d'avoir un point de chauffage rapidement dans l'atelier en attendant de faire un rocket maconné.

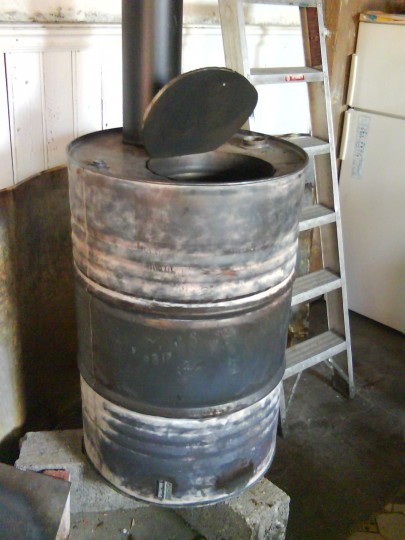

Le principe d'un pocket rocket est d'utiliser un bidon verticalement avec un tuyau pour l'évacuation des fumées et un tube placé verticalement dans le bidon pour l'alimentation.





Le bidon principal est un fut de 200litres avec un tuyau de fumée de 15cm de diamètre.
Le bidon pour l'alimentation fait environ 30 cm de diamètre pour une hauteur de 40cm (je vérifierais les dimensions exactes).

Nous avons laissé attacher le couvercle du bidon intérieur pour réguler l'admission d'air en fermant plus ou moins. C'est rustique mais ca marche...

L'ensemble se fait rapidement : 2 à 3 heures pour découper les bidons à la disqueuse, fixer le tuyau de fumée et installer le tout...

L'un des intérêts de ce gros bidon est de pouvoir brûler des palettes en bois sans avoir trop de découpe à faire dans les palettes.
Par contre, le gros inconvénient est le manque d'inertie thermique. Un gros chargement de bois et ca chauffe d'enfer (le bidon vire au rouge cerise par moment) et une demi-heure après ca ne chauffe plus assez...
En plus, la palette ca brule vite mais ca ne coute pas grand-chose.

C'est suffisant pour chauffer un atelier ou un garage mais pas adapté pour une maison.

Pour l'inertie, une solution va être de mettre une couche de briques réfractaires au fond du baril et sur les parois pour réguler la chauffe. En même temps, ca réduira la taille du foyer qui est trop grande : les braises sont dispersées au fond et refroidissent vite

Pour placer les briques, il faut que l'on fasse une porte dans la partie basse du bidon. Ca sera plus simple pour allumer le poele et aussi pour enlever cendres et clous !

edit: ajout des photos

Re : Rocket stove pour bruler de la palette

Posté le: 14/01/2013 13:19
Par : technistub

N'est-ce pas ! B)



J'ai ajouté des photos dans l'album des membres mais ca ne m'a pas créé un album perso ? bizarre...

Re : Rocket stove pour bruler de la palette

Posté le: 14/01/2013 10:38
Par : biloubi

Bonjour Technistub.

Il a belle allure le bidon comme cela. Ce sera en effet beaucoup mieux de rajouter de la masse pour conserver les calories.
Quel est le retour de votre "soirée de prototypage d'une chaudière RS avec des tests de combustion ".

Si non il est possible de mettre des photos sur ce site dans " documents".
Pascal explique comment ici :

http://www.ecologie-pratique.org/forum/viewtopic.php?showtopic=291

A bientôt et bonne chauffe ! Biloubi.

Re : Rocket stove pour bruler de la palette

Posté le: 14/01/2013 13:09
Par : technistub

Le premier essai est décrit ici :
http://technistub.fr/?p=503
On n'avait pas respecté la continuité des sections et la section au niveau de la combustion s'était rapidement bouchée par les cendres...

Au deuxième essai, nous avons bien respecté les sections des conduites et avec une cheminée en briques empilées, ca s'est beaucoup mieux passé !! :D

On a hate de passer à une version maconnée à l'intérieur !

A+

Re : Rocket stove pour bruler de la palette

Posté le: 14/01/2013 14:38
Par : Pascal B.

Pour avoir un album, il faut demander sa création. J'en ai donc créé un et j'ai ajouté les documents dedans. Ma connexion internet n'étant pas stable, je ferai les modifications des posts dès que possible.

Re : Rocket stove pour bruler de la palette

Posté le: 14/01/2013 23:44
Par : technistub

merci de la création de l'album. J'ai modifié les photo dans mes posts !
