Sujet: Rocket stove 1 er essai.

Posté le: 04/02/2021 13:32
Par : Fidji

Bonjour à tous. Je tiens a faire partager ma toute nouvelle experience dans l'univers fabuleux du poêle rocket!! Et poser quelque questions biensur.
J'ai donc fait un poêle en J, en acier avec la cheminée coupé dans une bouteille d'oxygene d'où j'ai pu récupérer 86 cm de longueur, diametre interieur 13cm epaisseur 6 mm. La partie horizontal est un tube carré de 8cm interieur toujours en 6mm. Egalement un tube carre avec bruleur intégré pour du pellet.(pour les essais c''est ce que je trouvais de plus pratique).

Voilà, deja ça, ça marche impecable.

Ensuite j'ai mis un tuyau de cuivre enroulé autour de la cheminé avec une petite pompe et j'ai reussi à en tirer 2200 w. Toujours super content.

Je vais essayer d'inserer une petite video.

Si j'y arrive.

Bon, je n'y arrive pas du coup je n'ai plus le temps , je regarderais mieux ce soir.

Re : Rocket stove 1 er essai.

Posté le: 04/02/2021 19:06
Par : Pascal B.

Bonjour et bienvenue.

Pour les vidéos, le plus simple est de l'heberger sur youtube puis de partager un lien.

Re : Rocket stove 1 er essai.

Posté le: 04/02/2021 20:16
Par : Fidji

Bonjour, super merci. J'essaie

Re : Rocket stove 1 er essai.

Posté le: 04/02/2021 23:15
Par : Fidji

Voici le lien pour mon premier essai.



On peut voir une arriver d'air sur le coté, avec ou sans c'est pareil.du coup je l'ai enlevé.

Et là avec un serpentin cuivre enroulé autour de la cheminée dans un circuit de 110 litres d'eau.




Re : Rocket stove 1 er essai.

Posté le: 05/02/2021 00:42
Par : Fidji

Donc ça marchait plutot bien.
Du coup je me suis dit, plutôt que de faire une couche chaude dans la seŕe je vais y installer le rocket. Donc c'est parti.
Je met 2 bouteilles de gaz sur ma cheminée non isolée avec 10 cm entre le haut de la cheminée et le "bidon".
Une sortie de bidon avec une trappe d'accès qui relie 2 tuyaux qui parte dans la banquette. 1 de 9 cm l'autre de 10cm. Cette cavité me semble un peu grande, elle fait environ 30 cm de large sur 30 de haut et 40 de long, un peu en forme de ballon de rugby.
Ensuite a la sortie de la banquette les tuyau parte dans une sorte de coude munie d'une trappe pour fermer la sortie des fumées en fin de chauffe.
Et enfin on trouve 2 tuyaux qui monte à la vertical au dessus de la serre, non isolée et sans chapeau, pour le moment.

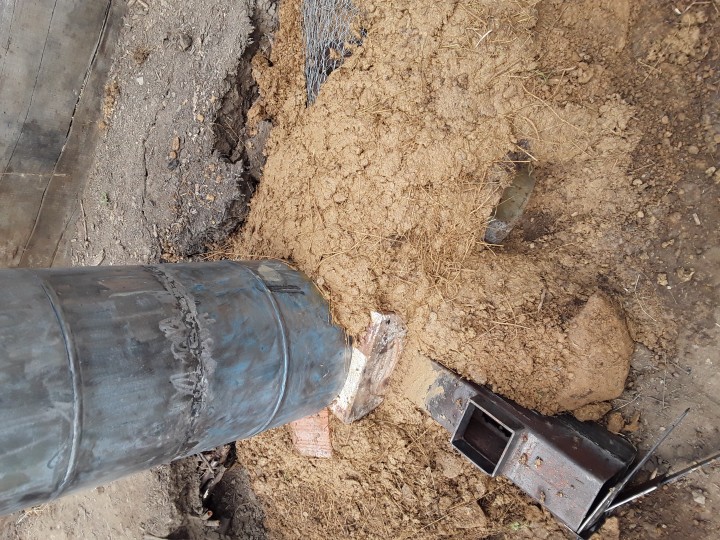

Je trouve des photos et je les joint.

Re : Rocket stove 1 er essai.

Posté le: 05/02/2021 01:41
Par : Fidji



Depuis l'installation dans la serre, il ne tire plus beaucoup. Lors du premier essai, il y a 5 jours, ca allait encore il y avait pas mal de vent. Mais la ,c'est de pire en pire. J'ai recouvert le "bidon" et une bonne partie de la banquette avec de l'argile.
Je vais commencer par isoler les 2 tuyaux exterieurs et mettre un chapeau.
Le chargeur de pellet c'est mis à fumer et à generer pas mal de bistre. Bref, il ne tire plus. Pourtant les fuméesque je peux avoir quand elle veulent bien sortir des tuyaux semble blanche.
Si quelq'un à une autre piste sur laquel je pourais travailler, je suis preneur.

Re : Rocket stove 1 er essai.

Posté le: 09/02/2021 23:36
Par : Pascal B.

Je veux bien voir les pieds de tomate Cool

Re : Rocket stove 1 er essai.

Posté le: 10/02/2021 00:57
Par : Fidji

Alors, le rocket a chauffé pendant 6 h00 aujourd'hui dimanche, et j'ai consommé environ 3 kg. J'ai eu quelques soucis de fumée et même des retours de flamme.
Et 3kg de pellet cela n'a rien à voir avec ce qu' il consommait avant de l'installer dans la serre. Et là, dans l'apres midi je lis un post d'un abonné du forum, j'ai oublié son nom mais une jolie petite chèvre lui fait office d'avatar . Dans ce post il expliquait que la sortie du bidon pour lui devait mesurer 1/3 de la circonference du bidon!
Oulla !! J'ai fait un passage de 1/10 à peine.
Je me dis bon, ça va faire au moins 24h que je n'ai pas démonté mon rocket, je vais regarder si j'y arrive encore.
Donc je rectifie le tire rebouche et allume.
Et là toujours pareil: pas un tirage furieux, et je me prend même un retour de flamme en regardant comment rentre la flamme dans le heat riser.
En fait hier, quand j'ai rebati le cendrier je n'ai pas nettoyé ce qui etait tombé dedans. Je l'ai bati avec le bouchon du cendrier en place et l'ai tout de suite allumé.
Il n'y avait pas grand chose mais à peine avais je enlevé une grosse poignée d'argile et de caillou, refermer le bouchon du cendrier et j'ai entendu mon rocket "ronronner".
En 2h00 la banquette est monté à 26 degrés par endroit.alors qu'elle est completement humide, j'ai ramassé l'argile en debut de semaine sous la pluie.
Yessss.
Alors maintenant si j'ai bien compris le truc, plus mon bidon serra recouvert d'argile, plus la chaleur partira dans la banquette ? Wink

Re : Rocket stove 1 er essai.

Posté le: 05/02/2021 14:42
Par : Fidji

Je viens de remarquer une chose.

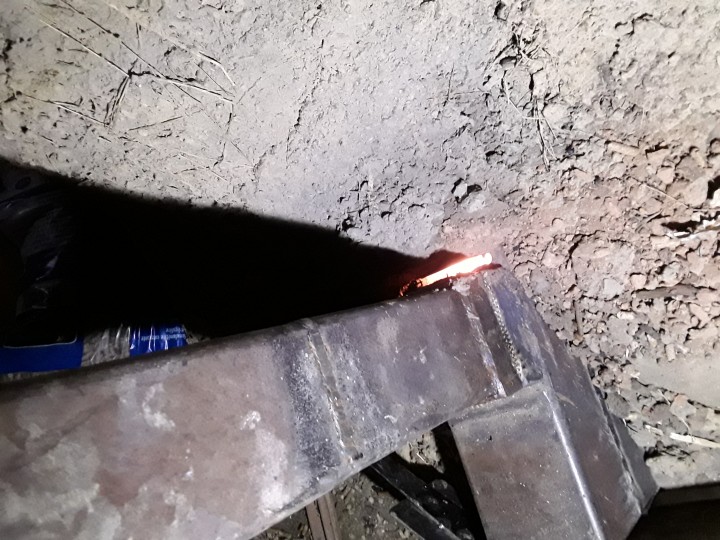

Lorsque j'envoi de la chaleur par exemple avec un chalumeau, dans la chambre à la sortie du "bidon", cela améliore le tirage. Même lorsque le poêle est en route depuis 1 heure.

Re : Rocket stove 1 er essai.

Posté le: 07/02/2021 02:29
Par : Fidji

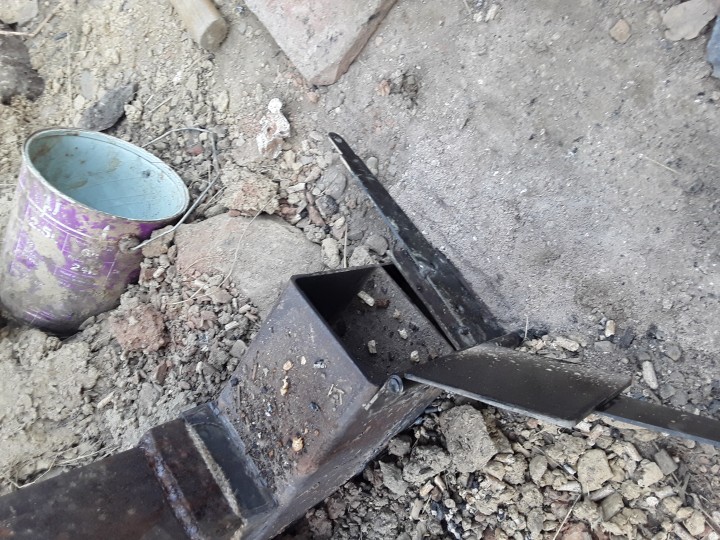

Super ! J'ai démonté la sortie du bidon et refait cette zone que j'avais surdimensionné.
J'ai reduit sa taille en prenant soin de la faire moins haute et de maniere à diriger le fumées pour qu'elle se dirige plus facilement ou naturellement vers les 2 tuyaux du banc.
Je n'ai maintenant plus de fumée dans la serre et le tirage est meilleur. Ce n'est pas encore ce que j'avais avant.
Demain, je m'occuperait d'isoler le conduit exterieur.
J'entrevoi enfin mes pieds de tomates partir à grimper jusqu'à des hauteurs folle!!

Re : Rocket stove 1 er essai.

Posté le: 10/02/2021 23:33
Par : Fidji

Aujourd'hui pas de demontage remontage du rocket!!
J'ai remis 2 brouettes d'argile sur le banc et pris quelques photos. J'ai fait des essais plutot concluant.
Donc déjà hier j'ai fabriqué un magnifique chapeau 4 vents.

No comment !! En tout cas, il fait le job.
Pour les photos je suis désolé mais j'ai beau les faire pivoter avant de les telecharger, à chaque fois elles se remettent dans ce sens.

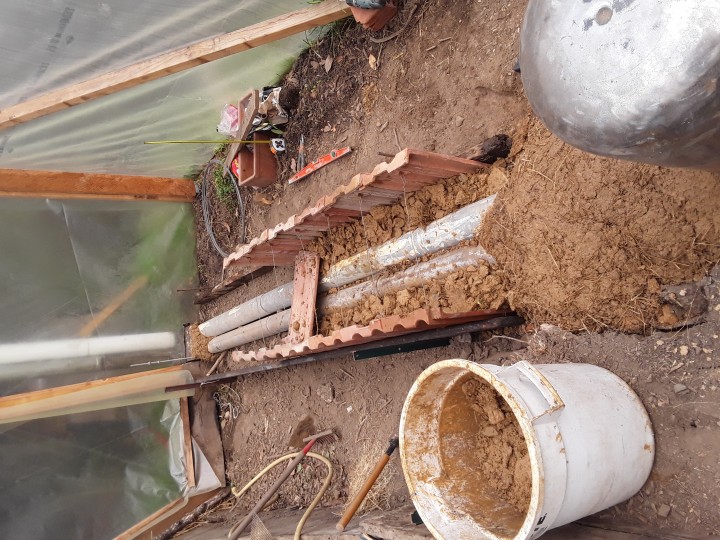

Une tite photo de la banquette dont les côtés sont fait avec des tuiles qui sont placés façe à façe et relier avec du fil de fersur la partie haute, je verrai pourr le bas si je met quelque chose quand elle aura fini de sécher.

Si vous zoomer peut etre pouvez vous apercevoir au bout du banc contre le film de la serre, la poignée qui me permet de fermer les tuyaux avant la sortie vers le conduit exterieur.

Re : Rocket stove 1 er essai.

Posté le: 11/02/2021 00:09
Par : Fidji

Du coup, avec les modifications faite sur le cendrier, le conduit que j'ai isolé et le mafnifique chapeau 4 vents. Je n'avais plus de gros refoulement de fumée mais encore de toute petite fumerolle et parfois un retour de flamme.
J'avais beau jouer avec la trappe du conduit horizontal et celle du cendrier, dans n'importe quel position j'avais ce problème.

Je sais pas pourquoi mais à un moment j'ai essayer de mettre la truelle de maniere a obstruer la partie basse du conduit horizontal. Un peu comme ceci avec la plaque métallique.[img:20210210222003113 width:350 align:none src:disp link:1]
Et là , oh miracle, grâce à toi saint Wernehr, patron des rockets, j'ai reussi à regler le problème des fumées, donc du tirage. Et du coup plus de fumée du tout en sortie de ce fantastique chapeau 4 vents. J'ai pas tout compris encore.
Ensuite j'ai voulu tenter un truc que j'ai vu sur la video d'un anglais qui avait réalisé un RS pour l'ECS.

Bingo!! Ça tire à mort.
Prochaine étape, je vais épaissir la couche d'argile sur le bidon afin que plus de chaleur aille dans la banquette.

Re : Rocket stove 1 er essai.

Posté le: 11/02/2021 00:13
Par : Fidji



La photo de la banquette n'etait pas d'actualité.

Re : Rocket stove 1 er essai.

Posté le: 15/02/2021 10:53
Par : Ecomart

Super ! Si tu as l'occasion de nous mettre quelques photos, ça peut être super sympa !

Re : Rocket stove 1 er essai.

Posté le: 15/02/2021 21:36
Par : Fidji

Des nouvelles de mon petit Dragon!
J'aurais vraiment du prendre du temps pour lire les different post de ce forum avant de me lancer. Enfin, c'est en forgeant qu'on devient forgeron !!

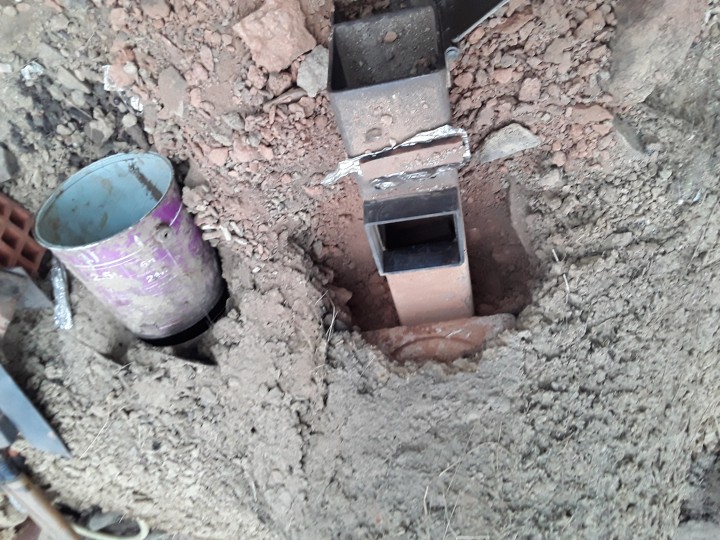

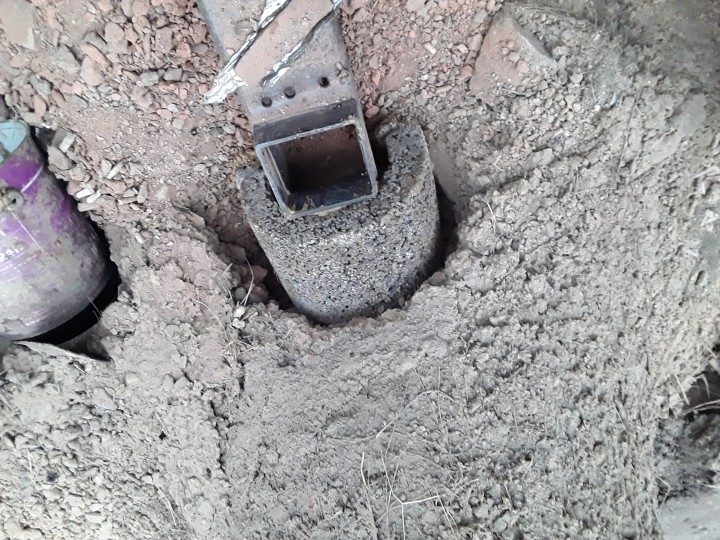

Donc je n'avais pas isolé le tube horizontal de mon rocket. J'ai fais une chappe en ciment refractaire et vermiculite afin de partir sur quelque chose de plat et isolé mais je ne pensais pas à l'importance de l'isolation de cette partie, la plus chaude en fait du rocket. Je pense que cela permet de monopoliser cette chaleur pour les fumées qui doivent arrivé le plus chaud possible dans la banquette.


J'ai egalement reduit la section de ce meme tube horizontal.
Je descend essayer de peendre une photo.

Re : Rocket stove 1 er essai.

Posté le: 15/02/2021 23:14
Par : Fidji

Bon, pas moyen de telecharger de nouvelles photos ce soir. On vera demain.
Hier, apres 6h00 de chauffe, j'avais 25 degrés à la sortie du banc. Ce soir apres 1h00 je suis deja à 35 degrés.
Est ce que c'est le fait d'avoir isolé la partie horizontal, d'avoir diminué la section de ce même conduit ? En tout cas il ronronne! Il ne couvre pas encore le bruit du torrent mais il y a de belle flammes. Il faut que j'investisse maintenant dans un thermometre laser pour verifier l'efficacité des changements de réglage au niveau de l'arrivée d'air, ouverture ou fermeture de la trappe du cendrier.
En tout cas je n'ai plus besoin de mettre la plaque métallique sur le tube horizontal (je sais pas comment il s'appel ce tube, si quelwu'un peut me dire) hormis lors de l'allumage et encore, dans la serre ce n'est pas gênant.
Du coup en isolant ce tube tout à l'heure j'ai rebouché la lumiere que j'avais fais à l'avant du conduit de chargement. L'efficacité n'etait pas probante.

Re : Rocket stove 1 er essai.

Posté le: 21/02/2021 00:38
Par : Fidji

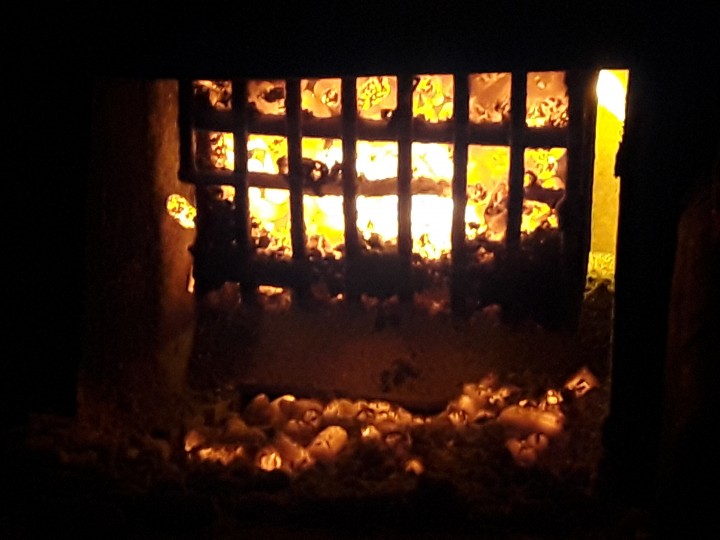

Les flammes de l'enfer!!

J'attends mon thermomètre laser avec impatience. J'ai découpé le tube horizontale il y avait 10 cm qui ne servait pas a grand chose à part diminuer le tirage. Ensuite j'ai calculé que la section du tube horizontale est supérieure à la cheminée. J'ai donc rajouté une tolle de la largeur du tube horizontal, plié du côté du brûleur. Voici un petit croquis.

Resultat, tirage impeccable, et il se produit quelque chose de pas mal je crois.

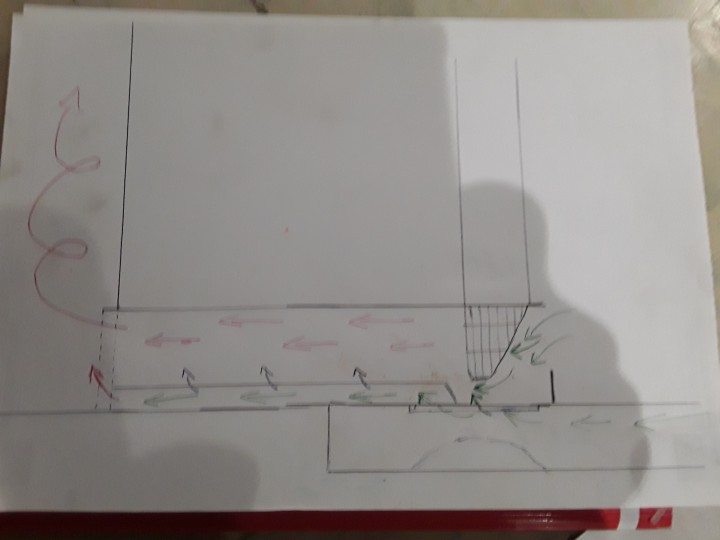

L'air qui passe par le cendrier lorsque la porte est ouvertemonte d'une part par le cendrier et pousse l'air, les fumées sous le bruleur. Ça c'est normal. Par contre ce que je n'avais pas prévu c'est que, mon cendrier etant un peu long, de l'air passe egalement du cendrier sous la plaque que j'ai rajouté et fait en quelque sorte une arrivée d'air secondaire.
Au niveau temperatureprise a l'instant : Il fait 6 °c dehors, 12°c dans la serre au plus loin du rocket, 36°c sur le banc au niveau de la sortie du bidon,le seul endroit ou le banc est sec. 21°c à 1 mètre et 16°c à 3 mètres 50. Je frise les 42°c dans les tuyaux en sortie de banc et il y a beaucoup moins d'humidité. L'argile doit avoir sécher près des tuyaux.

Re : Rocket stove 1 er essai.

Posté le: 21/02/2021 00:57
Par : Fidji

Le brûleur a bien ramassé avec cette nouvelle hausse de température, mais ça fera l'affaire pour cette saison. A l'occasion j'isolerai le bouchon de la boite à cendre il y a pas mal de diffusion de chaleur inutile par là.
Je vais m'arrêter là pour le moment, il faut que je m'occupe des semis.
Pour la saison prochaine j'adapterai un autre brûleur ainsi qu'un systeme d'alimentation automatique avec vis sans fin pour du bois ramėal ou des bogues de chataignes. Vis sans fin actionnée par une roue à eau dans un circuit ou la pompe, ammenant en rotation la roue, serait alimenté par de l'électricité produit par le poêle.
Je ferais mes essai cet ete sur un rocket beucoup plus gros qui me chauffera l'eau de la piscine pendant qu'il me chauffera les nombreux cuiseurs dans lesquel je fait mes nombreuses conserves.

Re : Rocket stove 1 er essai.

Posté le: 21/02/2021 16:05
Par : cedrico

Citation : Fidji

Les flammes de l'enfer!!


J'attends mon thermomètre laser avec impatience. J'ai découpé le tube horizontale il y avait 10 cm qui ne servait pas a grand chose à part diminuer le tirage. Ensuite j'ai calculé que la section du tube horizontale est supérieure à la cheminée. J'ai donc rajouté une tolle de la largeur du tube horizontal, plié du côté du brûleur. Voici un petit croquis.

Resultat, tirage impeccable, et il se produit quelque chose de pas mal je crois.
L'air qui passe par le cendrier lorsque la porte est ouvertemonte d'une part par le cendrier et pousse l'air, les fumées sous le bruleur. Ça c'est normal. Par contre ce que je n'avais pas prévu c'est que, mon cendrier etant un peu long, de l'air passe egalement du cendrier sous la plaque que j'ai rajouté et fait en quelque sorte une arrivée d'air secondaire.
Au niveau temperatureprise a l'instant : Il fait 6 °c dehors, 12°c dans la serre au plus loin du rocket, 36°c sur le banc au niveau de la sortie du bidon,le seul endroit ou le banc est sec. 21°c à 1 mètre et 16°c à 3 mètres 50. Je frise les 42°c dans les tuyaux en sortie de banc et il y a beaucoup moins d'humidité. L'argile doit avoir sécher près des tuyaux.



Salut

je met ce post suite à ton dessin.

Peter avait marqué (il y a 2 ans un peu près) que l'idéal était de faire descendre les flammes avant l'entrée du port. Ton dessin me fait penser à çà .

Sur le mien j'ai fait l'inverse, j'ai réhaussé de 7 cm la sole (évasé au niveau du port de la boite à lot. J'ai un systéme de 180 avec une boite lot de 660/440/290 avec la réhausse 660/370/290.

On voit très bien la basse pression se faire. Les flammes s'engouffrent dedans " une riviére de flammes".

J'ai pas d'appareil pour tester, une chose est sur cela crée du tirage.





Re : Rocket stove 1 er essai.

Posté le: 22/02/2021 01:22
Par : Fidji

Salut Cedric.
Mon tube horizontal à une section de 9cm par 9cm. Pour mon cas j'ai reussi à trouver un bon reglage avec une plaque de 2,5 cm.
Jusqu'à cette hauteur les autres cales plus petite me faisait une sorte de dépôt de cendre qui restait coincé dans le bruleur mais ca tirait quand même. 1,2 kg de pellet pour 1h10 de chauffe, j'avais retrouvé le rythme de mes tout premiers essais avant l'installation dans la serre.
Ce soir avec la plaque de 2,5 cm je ne chauffe plus que 50 minutes. Toujours avec la porte du cendrier grande ouverte.
C'est ce qui me fait dire que cela tire plus!!!
J'ai maintenant 25°C à 1 mètre et 18°C à 3m50 et absolument plus aucune fumée.
Quand j'arrive à fermer la sortie de la banquette et le tirage à la fin de la combustion j'ai deja une bonne inertiecar en 9 h00 je ne perd aucun degré de 1m à 3m50.
Je perd par contre presque 12°C aucdessus de la boite à cendre. Un peu logique car c'est ici qu'il y a le moins de masse. J'en rajouterais surement une dizaine de cm quitte a faire une marche.sur la banquette.
J'ai pu commencer les semis de poivrons et aubergines. Je n'etais pas trop en avance cete année.

Re : Rocket stove 1 er essai.

Posté le: 02/03/2021 00:59
Par : Fidji

Bon.
J'en perd mon latin!!!
Le banquette est presque sèche, j'ai 220 °C au dessus du bidon. 200 °C dans la boite à cendre apres le bidon. 110 °C à la sortie de la banquette avant la remontée verticale en exterieur. Des chiffres qui me semble bien, et après 5 heures de chauffe à un tel niveau, la temperature baisse sur la banquette. Je suis passé au bout vers la serre de 14°C en debut de chauffe à 9 °C à la fin.
Si quelqu'un peut me renseigner cat là je sèche ?!?!?

Je viens d'arrêter de chauffer, j'ai fermé toute mes trappes et j'ai même bouché la trappe en bout de banquette avec de la laine de roche. Je retournerai voir d'ici 1 heure.

Re : Rocket stove 1 er essai.

Posté le: 02/03/2021 02:26
Par : Pascal B.

La chaleur s'accumule dans la masse en profondeur et sera restituée dans quelques heures

Re : Rocket stove 1 er essai.

Posté le: 09/03/2021 01:16
Par : Fidji

Effectivement. La banquette a fini par chauffer, j'etais partis 3 jours et du coup le temps de réaction est plus long.

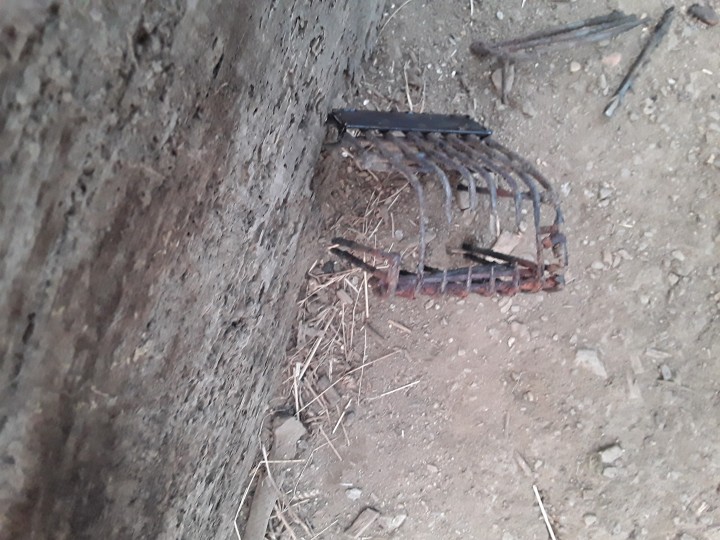

Depuis tout est rentré dans l'ordre à par le diffuseur qui n'a pas résisté à de telles temperatures.

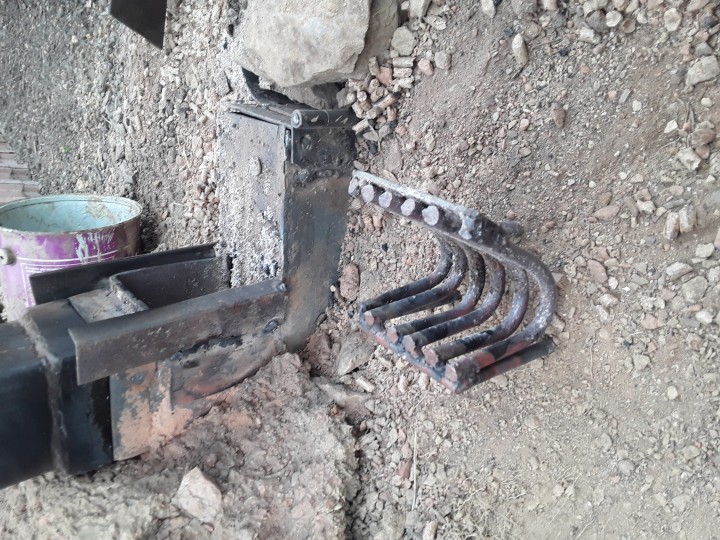

J' ai donc bricolé en vitesse un diffuseur avec du rondin de 8.

Par contre j'ai été un peu faineant j'aurais du tordre un rondin de plus, je gaspille un peu.
Sinon les plans sont partis: les poivrons ont levé en 6 jours et les aubergines en 8. Nickel, j'ai d'autres choses à dire la dessus mais cela fera l'occasion d'un autres sujet.

Et toujours mes photos de travers.

Re : Rocket stove 1 er essai.

Posté le: 11/03/2021 01:28
Par : Fidji

Rectification:
Je pensais gaspiller des pellets avec le nouveau bruleur et ses grilles trop écarté, mais il n'en est rien. En fait , là ou avant mon chargeur me procurait un feu de 1h15, je viens de tester sur 2 soirs de suite dont un avec beaucoup de vent, et bien mes flambées durent maintenant 2h, 2h10.
Certe par moment les pellets dégringolent et tombent sur le cendrier et l'obturent pour continuer à jusqu'à devenir cendre.
Une chose'par contre etrange, c'est que maintenant la temperature au dessus du bidon n'eccedent pas 150 °C au dessus du bidon alors que les fumées sont à 210 ou 220 degré en sortie de bidon et 130 à la fin de la banquette. J'ai voulu verifier ce soir avec une sonde que j'ai ramené du boulot des fois que mon nouveau thermomètre me joue des tours, mais j'obtiens les mêmes mesures. Reste à voir si demain matin j'ai la même température sur la banquette.
Je ne comprends pas?
